Продукция / Квазар / Квазар-А


Охранно-пожарный адресно-аналоговый прибор "Квазар-А"


Назначение:

    ППКОП-А "Квазар-А" предназначен для централизованной охраны объектов от несанкционированных проникновений и пожаров путем контроля состояния адресных зон.

Основные функции:

  • контроль состояния адресных зон, представленных адресно-аналоговыми и ручными извещателями серий ЛеоТен либо Leonardo (Леонардо), производимых компанией SystemSensor;

  • контроль исправности двухпроводной линии связи (ДПЛС);

  • работа в заданных временных режимах;

  • отображение состояния ДПЛС, CAN-шины и прибора с помощью внутренних световых индикаторов;

  • управление исполнительными устройствами с помощью адресных блоков реле "Квазар-БРА";

  • контроль состояния неадресных устройств с помощью адресного модуля "Квазар-АМ";

  • передача сообщений о состоянии контролируемых зон на пульт "Квазар-ПУ", "Квазар-АРМ", блок индикации "Квазар-БИ";

  • контроль вскрытия корпуса, состояния источника питания и CAN-шины.

  • управление по CAN-шине блоками силовых реле "Квазар-БСР";

Охранно-пожарный адресно-аналоговый прибор "Квазар-A"
КВАЗАР-ПУ
КВАЗАР-4
КВАЗАР-8
КВАЗАР-16
КВАЗАР-БИ
КВАЗАР-АСПТ
КВАЗАР-АСПТ-А
КВАЗАР-А
КВАЗАР-АМ
КВАЗАР-БРА
КВАЗАР-БСР
КВАЗАР-БДУ
КВАЗАР-БР
КВАЗАР-Prog
КВАЗАР-ППИ
АРМ "ИТРИУМ-КВАЗАР"
ПИ USB-CAN
Leonardo-MCP
Leonardo-О
Leonardo-Т
Leonardo-ОТ


ЗАГРУЗИТЬ:
ПРАЙС-ЛИСТ СЕРТИФИКАТЫ
КАТАЛОГ
ДОКУМЕНТАЦИЯ
Проект на основе ИСБ Квазар (14,4 Мb)

Виды извещений:

  • запыленность;

  • неисправность;

  • внимание;

  • пожар;

  • короткое замыкание;

  • обрыв шлейфа.

   Обмен данными осуществляется по ДПЛС (длинной до 1 км), имеющей кольцевую архитектуру.
   Операции по постановке и снятию адресных зон на контроль осуществляется с помощью электронных ключей Touch Memory и бесконтактных Proximity-карт, а также кодов пользователей с пульта "Квазар-ПУ". Каждому пользователю присваивается определенный статус управления зонами и разделами, а также доступом в те или иные помещения.

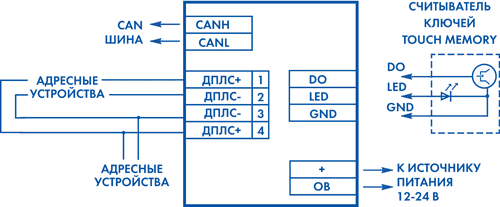

Схема подключения "Квазар-A"

Технические характеристики:

Количество контролируемых адресно-аналоговых извещателей

99

Количество контролируемых адресных исполнительных модулей

40

Максимальный ток потребляемый ДПЛС, не более, А

2

Емкость памяти, ключей Touch Memory или Proximity-карт

500

Длина ДПЛС при сечении соеденительных жил проводов 0,75 мм2 не более, км

1

Архитектура шлейфов адресной ДПЛС

кольцевая
радиальная

Потребляемая мощность, не более Вт

5

Сопротивление CAN линии связи с другими приборами системы, не более Ом

120

Прибор обеспечивает питание всех подключенных к адресной линии извещателей, адресных модулей и блоков релейных адресных током не более, мА.

150

Габаритные размеры, мм

190х130х37


      Обмен данными между ППКОП-А "Квазар-А" и всеми подключаемыми адресными устройствами, а также и их питание, осуществляется по единой кольцевой (допускается радиальная и смешанная архитектура) двухпроводной линии связи длиной до 1000 м. ППКОП-А "Квазар-А" поддерживает работу до 99 извещателей ЛеоТен либо Leonardo (Леонардо) (включая дымовые, тепловые, комбинированные и ручные) и адресных модулей "Квазар-АМ", предназначенных для контроля устройств, имеющих сигнальный выход типа "сухой контакт". Кроме этого, по двухпроводной линии связи прибор обеспечивает работу до 40 адресных релейных блоков "Квазар-БРА", c помощью которых осуществляется управление исполнительными устройствами (электромагнитными замками, сиренами, лампами, и т.п.). Релейный блок "Квазар-БРА" осуществляет контроль управляющей линии на обрыв и короткое замыкание.
      Оперативное отображение состояния объекта и управление системой осуществляется с помощью блока индикации "Квазар-БИ", пульта управления "Квазар-ПУ", подключаемыми к ППКОП-А "Квазар-А" по CAN-шине. Операции по постановке и снятию адресных зон могут осуществляться с помощью пульта "Квазар-ПУ", ключей Touch Memory и Proximity-карт. Прибор обеспечивает устойчивость к воздействиям электромагнитных помех 3-й степени жесткости по ГОСТ 53325-2009.
      Также, по CAN-шине прибор может управлять блоками силовых реле "Квазар-БСР". При проведении приемо-сдаточных испытаний, тестирование построенных систем возможно осуществлять с помощью лазерных тестеров, предназначенных для дистанционной передачи кодированного сигнала на светодиод извещателя и формирования сигнала "Пожар".
      Для защиты адресной линии от короткого замыкания рекомендуется устанавливать базы с изоляторами короткого замыкания B401LI - до 20 баз на 99 извещателей.
      Время реакции ППКОП-А "Квазар-А" на тревожное событие при максимальном количестве устройств в адресной линии (без учета времени инерционности срабатывания устройства) не превышает 2 секунд. При этом, время формирования сигнала "Пожар" извещателями ЛеоТен либо Leonardo (Леонардо) (без учета времени опроса ППКОП-А "Квазар-А") не превышает 6 сек, а время подтверждения сигнала "Пожар" (после сброса режима "Пожар") - 3 сек.


Извещатели System Sensor пожарные адресные серии "ЛеоТен","Leonardo" (Леонардо)


извещатели System Sensor серии Леотен, Leonardo (Леонардо)

Пожарные извещатели System Sensor серии "ЛеоТен" и Leonardo (Леонардо) предназначены для обнаружения возгораний в помещениях различных зданий и формирования сигнала "ПОЖАР" на адресный приемно-контрольный прибор "КВАЗАР-А".
