Продукция / Квазар / Квазар-16


Прибор приемно-контрольный
охранно-пожарный "Квазар-16"

Назначение:

    Централизованная и автономная охрана объектов от несанкционированных проникновений и пожаров.

Основные функции:

  • контроль состояния шлейфов сигнализации (ШС);

  • контроль исправности ШС и источника питания;

  • контроль вскрытия корпуса;

  • управление внешними звуковыми оповещателями и световыми сигнализаторами;

  • управление блоками реле "Квазар-БР";

  • управление по CAN-шине блоками силовых реле "Квазар-БСР";

  • передача сообщений по CAN-шине на пульт "Квазар-ПУ", "Квазар-АРМ", блок индикации "Квазар-БИ";

  • контроль вскрытия корпуса, состояния источника питания и CAN-шины.

Прибор приемно-контрольный пожарно-охранный "Квазар-16"
КВАЗАР-ПУ
КВАЗАР-4
КВАЗАР-8
КВАЗАР-16
КВАЗАР-БИ
КВАЗАР-АСПТ
КВАЗАР-АСПТ-А
КВАЗАР-А
КВАЗАР-АМ
КВАЗАР-БРА
КВАЗАР-БСР
КВАЗАР-БДУ
КВАЗАР-БР
КВАЗАР-Prog
КВАЗАР-ППИ
АРМ "ИТРИУМ-КВАЗАР"
ПИ USB-CAN
Leonardo-MCP
Leonardo-О
Leonardo-Т
Leonardo-ОТ


ЗАГРУЗИТЬ:
ПРАЙС-ЛИСТ СЕРТИФИКАТЫ
КАТАЛОГ
ДОКУМЕНТАЦИЯ
Проект на основе ИСБ Квазар (14,4 Мb)

Параметры ШС конфигурируются, тип ШС может быть одним из следующих:

  • охранный;

  • пожарный;

  • тревожный;

  • технологический;

  • охранный входной;

  • доступа;

Прибор имеет 10 программ управления выходами.

Виды извещений:

а) независимо от типа ШС: "НОРМА", "ВЗЯТ", "СНЯТ", "НЕИСПРАВНОСТЬ";

б) по типу ШС: "ВНИМАНИЕ", "ТРЕВОГА", "НАРУШЕНИЕ", "ПОЖАР", "НАПАДЕНИЕ", "ВЗЛОМ".

   Постановка под охрану и управление доступом осуществляется с использованием электронных ключей Touch Memory и бесконтактных Proximity-карт, а также кодов пользователей с пульта "Квазар-ПУ". Каждому пользователю присваивается определенный статус управления зонами и разделами, а также доступом в те или иные помещения.

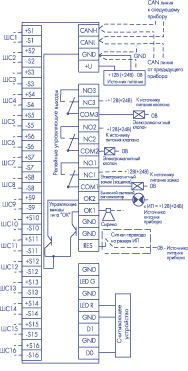

Схема подключения "Квазар-16", нажмите для увеличения в отдельном окне

Технические характеристики:

Напряжение на входах ШС, В

19-24

Максимальный ток нагрузки ШС, не более, мА

3

Напряжение коммутации каждого выхода типа "открытый коллектор", не более, В
Ток коммутации, не более, А

30
0,4

Обеспечивает контроль ШС без выдачи тревожных извещений при изменении параметров ШС в следующих пределах:
- изменении сопротивления ШС (без учета оконечного резистора)
- изменении сопротивления утечки между проводами ШС и (или) между каждым проводом и “землей” прибора


от 0 до 100 Ом
от ∞ до 20 кОм

Количество ключей Touch Memory или Proximity-карт

2048

Сопротивление оконечных резисторов ШС, кОм

4,7

Габаритные размеры, мм

187х125,5х36,2

Потребляемая мощность, Вт

4,5

Количество шлейфов сигнализации

16

Количество исполнительных реле

3

Количество управляющих выходов типа "открытый коллектор"

2

Встроенный звуковой оповещатель

-
